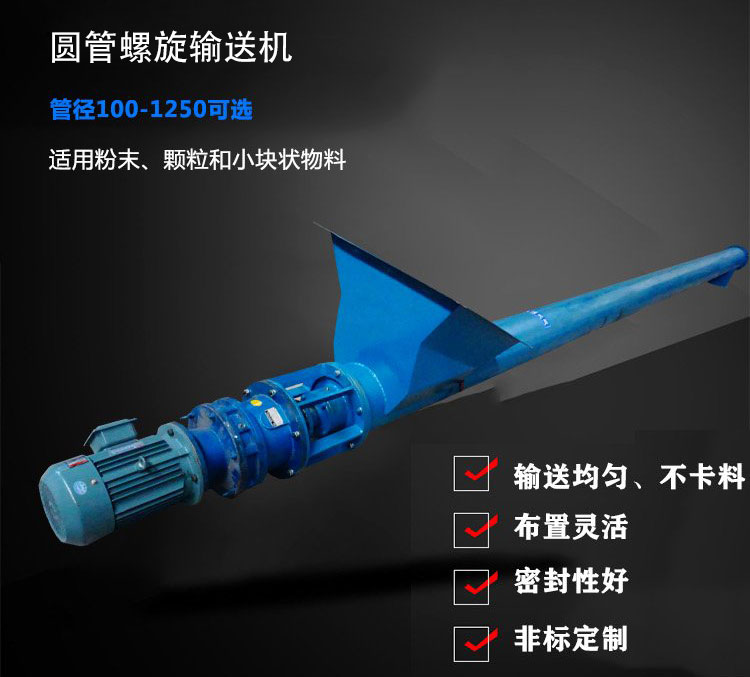

圆管绿巨人app下载介绍

圆管绿巨人app下载是在封闭的圆管内利用旋转的螺旋将被输送的物料，）可水平、倾斜、垂直布置，可为粉状或颗粒状材料的输送提供多种解决方案，广泛用于面粉加工、动物饲料加工等行业，螺旋直径100-1250mm，转速快（60-140转/分），保证进料平稳、快速、均匀、不卡料、输送量大、输送距离2米至70米，有碳钢、不锈钢、塑料材质等三种材质可选，由于其输送过程是在封闭的管道内进行，所以基本无粉尘污染，输送物料不会泄漏，改善了工作环境。

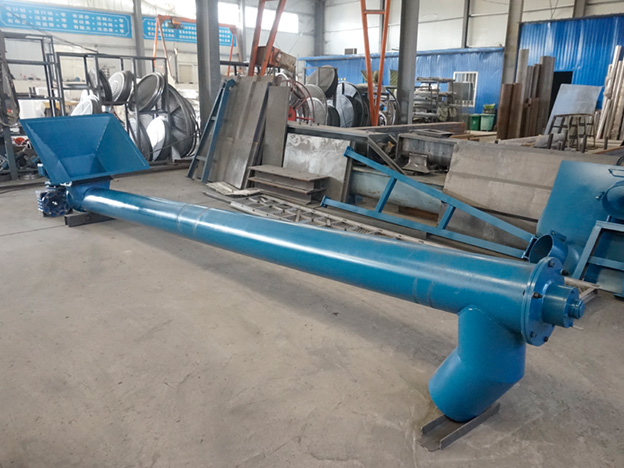

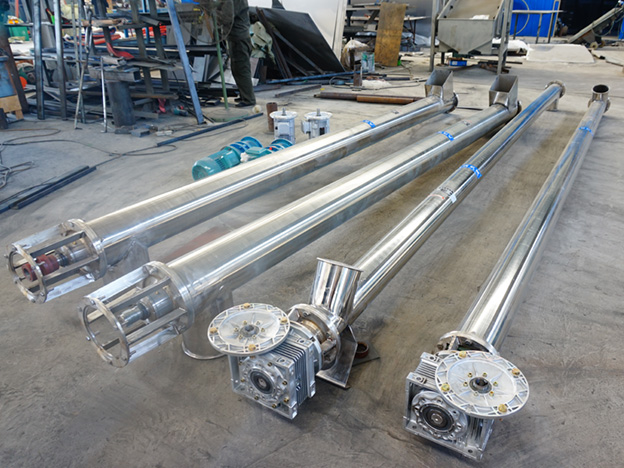

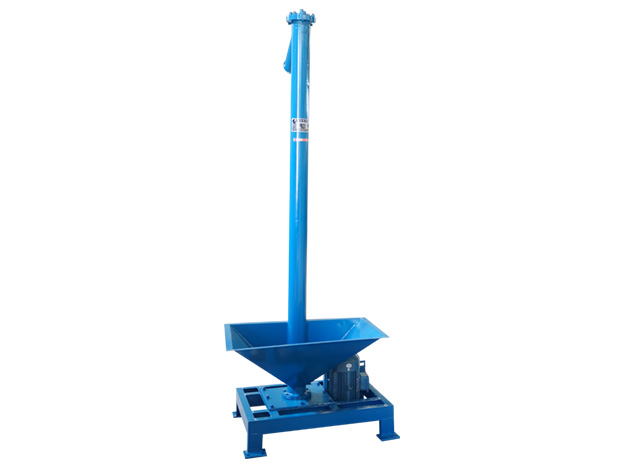

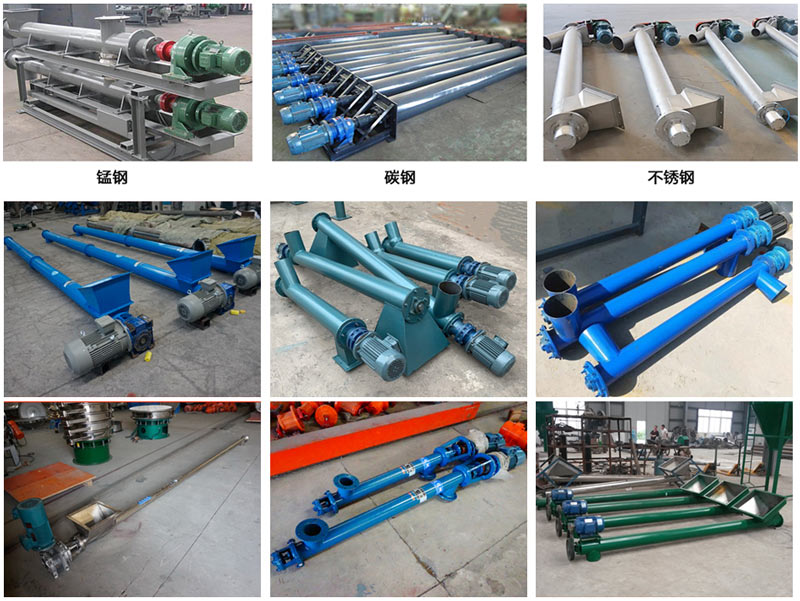

圆管绿巨人app下载图片

现场视频

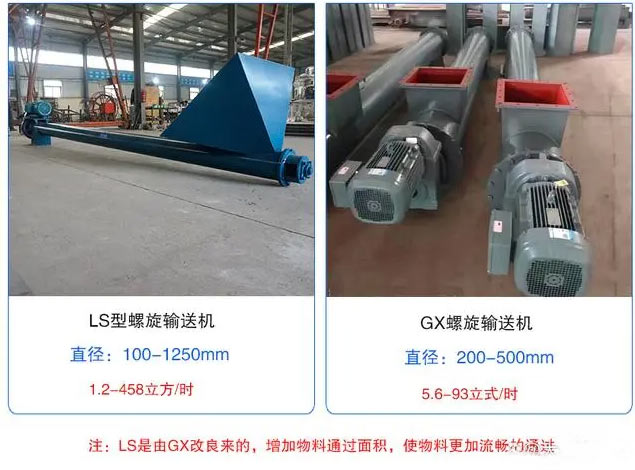

圆管螺​旋输送机型号

常见的圆管绿巨人app下载型号有GX型和LS型，如果用户有特殊要求的话，如果必要的话还可以让厂家对圆管绿巨人app下载型号进行私人订制。

1、GX圆管绿巨人app下载：GX型是按照JB/T679-95《绿巨人app下载》标准设计制造,是LS型绿巨人app下载的换代产品，适宜输送颗粒度较小和粉状物料，不适宜输送易变质、黏性和易结块的物料，可以分为水平式绿巨人app下载和垂直式绿巨人app下载两大类型。

规 格		主要技术性能	驱动装置	驱动装置				重量 （kg）
直径	长度 （m）	产量 （水泥） t/h	转速 min-1	减速机		电动机
				型号	速比	型号	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

GX管式绿巨人app下载螺旋直径有：150mm，200mm，250mm，300mm，400mm，500mm，600mm，不同型号的GX管式绿巨人app下载输送量是不一样的，一般情况下，其输送量在5.6-93m³/h之间。

2、LS圆管绿巨人app下载：LS管式绿巨人app下载LS是GX绿巨人app下载改良来的，最主要的改良就是吊轴承结构，物料更加流畅的通过适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等，物料温度小于200℃，不适宜输送易变质的、粘性大的、易结块的物料。

型号规格		螺旋直径（mm）D	螺距（mm）S	转速（r/min）n	标准体积输送量			转速（r/min）	标准体积输送量			转速（r/min）
					Iv（m3/h）				Iv（m3/h）
					φ	φ	φ	φ	φ	φ	φ	φ
					0.45	0.33	0.15	n	0.45	0.33	0.15	n
小型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63
中型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45
大型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25
特大型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16

LS绿巨人app下载直径由100mm～1250mm，共十二种规格，分为单驱动和双驱动两种形式，单驱动螺旋机长度可达40m(特大型30m)，双驱动螺旋机采用中间断开轴结构，长度可达80m(特大型60m)，螺旋机长度每 0.5m 一档，可根据需要选择，每小时输送量为1.2-458m³/h.

圆管绿巨人app下载特点

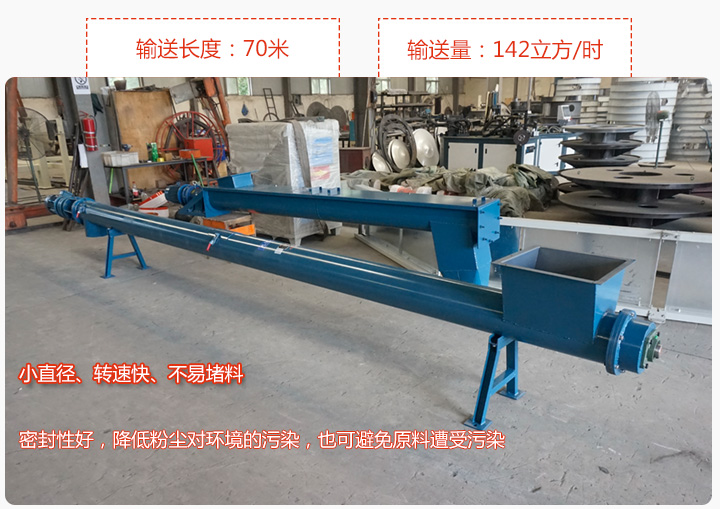

1、螺旋直径为100mm-1250mm，绿巨人app下载长度约70米，输送能力可达142立方/时。

2、可反向输送，在输送过程中，还可对物料进行搅拌、混合、加热和冷却。

3、可在输送线上的任意点进行装卸；立式绿巨人app下载配有相对螺旋式的取料装置，取料效果好。

4、可实现密闭运输，有利于易飞、热、味重的物料的运输，可减少环境污染，改善港口工人的工作条件。

5、螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。

圆管绿巨人app下载工作原理

圆管绿巨人app下载由：电机，减速机，螺旋轴，螺旋叶片等物料组成，螺旋叶片的轴距较大，能够对于粉状物料输送时不易产生堵塞的问题，同时螺旋叶片通过不断的推动物料实现物料的迁移，并且能够完成物料的输送作用。

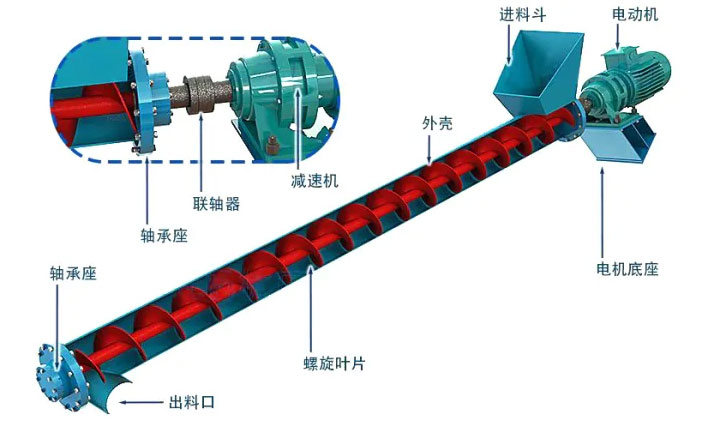

圆管绿巨人app下载结构图

圆管绿巨人app下载主要由驱动装置、中间轴承、螺旋轴、螺旋体、螺旋叶片、头部、中部、尾部、进出料装置等部件组成。

1、驱动装置：由电动机和减速减速单元组成。驱动电机适用于380V，三相，50Hz，防护等级为IP55（户外型），绝缘等级为F级。齿轮减速机组成，扭矩大，噪音低，不漏油。

2、中间悬架轴承：分为两种：

①头轴承：推力轴承：承受被输送物料阻力产生的轴向力，置于物料前。

②中间轴承：剖分式滑动轴承，用于支撑丝杠轴。

3、螺旋轴：由钢管制成，强度高，重量轻，连接方便。在轴与轴的连接处和安装轴承的地方使用一小部分实心轴，可选择碳钢或不锈钢材质。

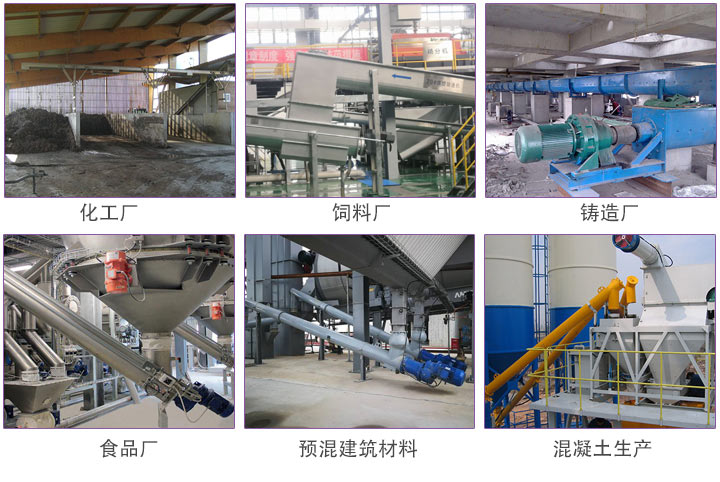

圆管绿巨人app下载应用

圆管绿巨人app下载适用于输送粉状、粒状和小块状物料，可用于粮食（麦麸、面粉、玉米、稻壳、小麦）、化工（化肥、塑料颗粒、洗衣粉）、煤炭生产（煤粉、除尘灰）、混凝土生产（粉煤灰、填料粉尘、硅灰）、预混建筑材料（干灰泥、沙子、水泥、添加剂）、玻璃加工（碳酸钙、苏打、沙子）等）、铸造厂（沙子、膨润土）等。

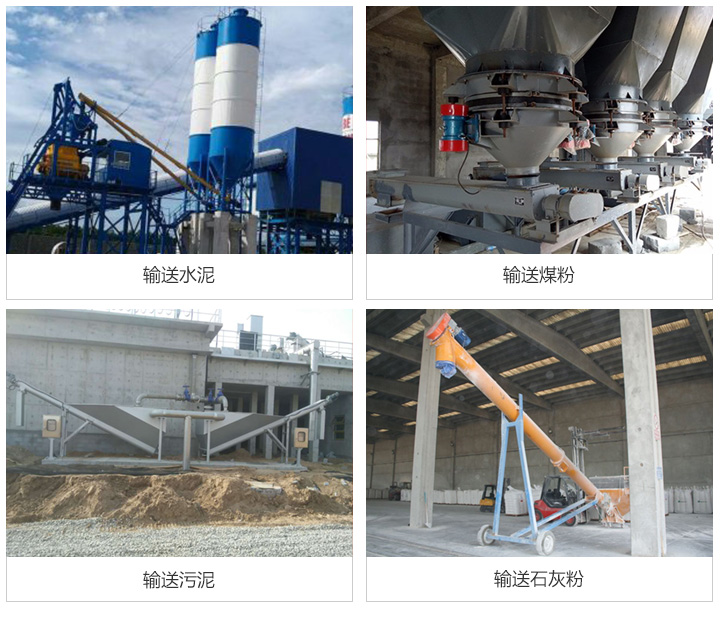

圆管绿巨人app下载客户案例

购买倾斜管式绿巨人app下载需要注意的事项

1、输送的物料：物料性质、含水量、物料的比重大小（较好是粉料，比重不要过大）

2、倾斜角度：0-90°（（15°以内无影响，每升高5°，输送效率降低15%））

3、输送长度：倾角度越大，输送长度不宜过长；

4、电机功率：根据输送长度倾斜角度、输送量来确定需要选用的电机功率，选大不选小。

5、螺旋转速：根据规格型号倾斜角度选用绿巨人app下载转速，倾斜角度越大转速越快。
